FTC Raidisseurs Adler
Création : 13.10.17
PDF
FTC connecteurs Adlock
FTC pentures Adlock
FTC Sécuritrack
FTC pentures sur mesure Adlock
FTC poignées serrure
FTC Walk-in
FTC Raidisseurs AS
Catalogue charnières et quincaillerie



Portes battantes - porte en façade
Le raidisseur carré auto-portant - gl/gl 90°
Raidisseur rond orientable - gl/gl 45°
La porte avec un fixe en façade - 2 points de fixation
Le raidisseur auto-portant - 4 points de fixation
Le raidisseur auto-portant - 2 points de fixation
Le raidisseur est aussi un rail coulissant - 2 points de fixation
Exemples de constructions
Les kits



CONFIGURATEUR

https://www.adler-sa.fr/projets/vitrine/vitrine_1.asp



1. Portes battantes
La porte en façade sur profil de compensation
3 autres options
Mur/glace 90 deg / profil
sans profil mural
Sur méplat 25x5 : 78014R chromé,
78015S anodisé fini inox, 78013Q brut
Sur méplat 38X5 : 78002C et 78004F chromé, 78003D et 78005G anodisé fini inox
La glace latérale forme une niche – Le raidisseur est imposé dès lors que la largeur de cette glace dépasse 30 cm.
2. Le raidisseur carré auto-portant
glace/glace 90°

Références raidisseurs carrés :
69836K inox poli
69837L inox brossé

Dans le cas de constructions particulières, « mi-coin », « mi-contre un mur », la paroi latérale étroite de largeur inférieure à 30 cm environ – suffit à raidir l’ensemble de la construction via un raidisseur.
3. Le raidisseur rond orientable
glace/glace 45°

Références raidisseurs orientables :
69833G inox poli
69835J inox brossé


Quand la glace fixe en façade doit-être plus large que 30 cm, il est préconisé de la raidir en partie haute. Un raidisseur orientable permet de limiter l’empiètement sur le volume de la cabine.
4. La porte avec un fixe en façade
2 points de fixation en façade sur profil de compensation







La solution pour raidir une glace fixe de largeur supérieure 30 cm, très originale et typiquement ADLER, elle est la seule à ne requérir aucun perçage mural pour fixer le raidisseur dès lors que la construction est réalisée avec des profils muraux : méplats ou compensation.
5. Le raidisseur auto-portant
4 points de fixation en façade
Références raidisseurs carrés :
  69891U inox poli
  69890T inox brossé
Références raidisseurs ronds (sur demande) :
69895Y inox poli
69894X inox brossé

Raidir la façade en liant entre elles les 2 glaces fixes est, grâce aux points de vissage Adlock, la solution la plus efficace, à la fois la plus simple et celle offrant la plus grande résistance. Indépendamment des murs d’appui.
6. Le raidisseur auto-portant
2 points de fixation en façade

Références raidisseurs ronds (sur demande) :
69893W inox poli
69892V inox brossé
Références raidisseurs carrés :
69889S inox poli
69887Q inox brossé
Le raidisseur n’est pas fixé dans le mur mais directement vissé sur la paroi fixe : un gain conséquent en temps et risque de pose, une fiabilité, une résistance et une durabilité très améliorée de l’installation.
7. Le raidisseur est aussi le rail coulissant
2 points de fixation en façade
Adslide inox
Adslide Alu
Application particulière
Références des tubes raidisseurs ronds brossés :
60057F en applique sur un mur

60058G en niche

Construction en « L » avec une porte coulissante. Le rail sert de raidisseur à la glace latérale fixe. L’ancrage du raidisseur dans le mur suffit à retenir la glace latérale fixe.
8. DES CONSTRUCTIONS ORIGINALES AVEC LES RAIDISSEURS ADLER

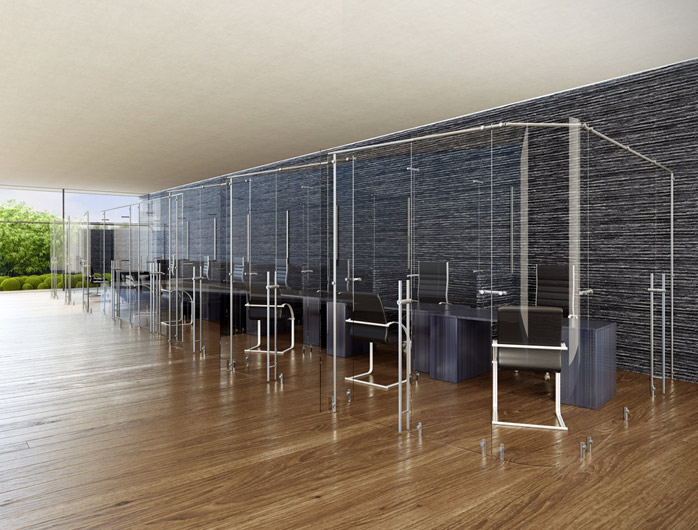

Exemple de cloison d'un ensemble de bureaux en épi
Référence : accueil de la maternité de l'hôpital Saint-Joseph à Paris
Le raidisseur Adslide joint deux éléments de cloison et se poursuit à 45° vers un troisième élément d’équerre.
Le raidisseur comprend la crapaudine pour l’articulation d’une porte sur pivot de sol dans une structure autoportante.
Le raidisseur normalement juste fixé parallèlement sur la paroi de façade est ici prolongé jusqu’à la cloison transversale et la retient.
Exemple de cloision d'un ensemble de bureaux en haricot autour d'un mur central
Référence : Boston Staffing Group, Boston - USA
Le raidisseur Adslide joint trois éléments de cloison ouverts suivant des angles différents.
Le raidisseur est aussi le rail d’une porte coulissante ADSLIDE.
Les connecteurs de la gamme ADLOCK complètent efficacement les raidisseurs dans cette construction originale..
9. Kits raidisseurs
CAPSI
ADSLIDE


STANDARD
STANDARD
Mur/Glace
90Deg /Profil
inox brossé
inox poli brillant
inox brossé
inox poli brillant
Glace/Glace
90Deg
inox brossé
inox poli brillant
inox brossé
inox poli brillant
Mur/Glace
45Deg

inox brossé
inox poli brillant
Glace/Glace
45Deg

inox brossé
inox poli brillant

SUR DEMANDE
Parallèle/Mur
2 points
inox brossé
inox poli brillant
inox brossé
inox poli brillant
Parallèle/Glace
2 Points
inox brossé
inox poli brillant
inox brossé
inox poli brillant
Parallèle 4 points
inox brossé
inox poli brillant
inox brossé
inox poli brillant

Détails de montage
Détails de montage
