Pentures pleine hauteur Ø25 mm sur mesure (H < 3000 mm)
Complément de gamme pour pentures
Options
Avantage du diamètre 25 mm des pentures Adlock
Propriété d'emploi des pentures Adlock
Dimensions admissible porte avec penture Adlock pleine hauteur
Dimensions admissible de porte en verre en fonction de son épaisseur



CONFIGURATEUR

https://www.adler-sa.fr/projets/vitrine/vitrine_1.asp



PENTURES PLEINE HAUTEUR Ø25 MM (HAUTEUR < 3000 MM)
D
E

Pour des portes lourdes ou à très forts élancements ou très large, cette construction particulière permet :
- De répartir le poids de la porte plus la surcharge imposée par les normes et DTU en vigueur (+ 100 kg en extrémité de porte en classe 4, la plus sévère) ;
- De raidir la porte par l’effet des points de fixation ADLOCK
- De supporter des cisaillements très importants (jusqu’à 130 kg / point)
Désignation
Inox brossé Ø25
Commentaires
Penture pleine hauteur sur crapaudine haute et sur pivot libre en bas.
Verre 8-16 mm trempé monolithique ou feuilleté
Pentures sur mesure standard avec 3 points de visssage, frein force 3. La hauteur étant liée à la porte se rapporter aux schémas commerciaux pour commander la penture : www.adler-sa.fr

Dans le cas de portes très lourdes et très larges ou fermées par un pivot de sol force 4,5 ou 6, il convient de doubler le point de fixation haut et bas.

Le ou les points de fixation centraux supportent le poids et la surcharge de la porte.

Ils peuvent être positionnés à volonté, selon des critères esthétiques :
- Alignement sur les entretoises déportées
- ou sur connecteurs du dormant au mur
Penture pleine hauteur sur crapaudine haute et sur ferme porte axe rectangulaire.
Verre 8-16 mm trempé monolithique ou feuilleté
Penture haute sur crapaudine https://www.adler-sa.fr
Couple de serrage des vis : 20-24 NM jusqu'à force 5 - 34 NM pour force 6. Perçage Ø 14mm
Autres épaisseurs de portes sur demande

COMPLEMENT DE GAMME POUR PENTURES

Désignation
Inox brossé Ø25
Commentaires
U.V.
Pivot d'imposte.
Verre 8-16 mm trempé monolithique ou feuilleté.
x 1
Pivot d'imposte + latéralgl/gl 180°.
Verre 8-16 mm trempé monolithique ou feuilleté.
Existe aussi imposte + latéral gl/gl 180° pour poignée serrure intégrée toute hauteur
Pentures recoupables pleine hauteur Ø 25mm
Penture pleine hauteur avec insert rectangulaire recoupable.
Verre 8-16 mm trempé monolithique ou feuilleté.
Longueur < 2997 mm
(porte < 3040)
Quand montage sur pivot de sol ou sous pivot en linteau :
- rondelle dia.30
- Rondelle alu obligatorie pour l'accouplement sur l'insert
- jusqu'à force 4 = 1 point d'accouplement / insert suffit
- Au-delà, 2 points sont nécessaires
- Dans tous les cas, jusqu'à force 5, serrage à 24 NM
- Pour force 6 serrage 34 NM - xxx
x 1
Penture pleine hauteur avec insert rectangulaire recoupable renforcé.
Verre 8-16 mm trempé monolithique ou feuilleté.
Permet de réaliser simplement, sans matériel spécifique, des pentures su rmesure à partir de pentures en stock, à recouper
x 1
Option pentures recoupables
Point supplémentaire insert.
x 1
Perçage Ø 14mm

Options portes
Porte épaisse > 16 mm   Pour portes : verre, bois, aluminium
x 1
Porte haute   Si 6000 > verre > 3040 mm
x 1
Couple élevé pour frein à partir de force 3   Insert renforcé en inox
Pour info : insert standard en aluminium
x 1
point supplémentaire insert
x 1
Options verre
Verre feuilleté
Trempé

x 1
Verre feuilleté
Non trempé

x 1
Options sol
Rondelle de propreté
01526K

x 1
Pivot libre
Axe rectangulaire

x 1
Option pentures courtes et sur mesure
Crapaudines haute et basse sur pivot libre.
Platine large.
73234C
x 1
73228W
x 1
inox poli


Avantage du diamètre 25 mm des pentures Adlock
Le diamètre 25 mm suffit et il est nécessaire pour recevoir tout axe carré ou rectangulaire de pivot de sol. Il permet de maintenir un jeu standard entre la porte et le fixe (mur ou dormant) de l’ordre de 6 mm. Un diamètre supérieur de penture, par exemple 45 ou 50 mm, impose de doubler ce jeu qui devient alors, avec environ 10-12 mm, à la fois peu esthétique et peu fonctionnel : isolation thermique, phonique…

PROPRIETES D'EMPLOI DES PENTURES ADLOCK

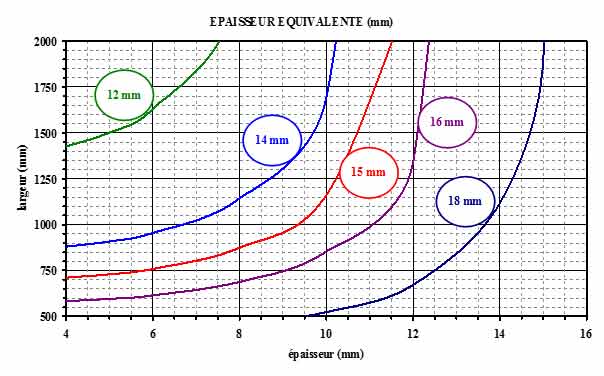

Illustration de l'effet raisisseur d'une penture Adlock pleine hauteur
Pour exemple, une porte de 1 m de large et de 6 mm d’épaisseur fixée sur une penture ADLOCK pleine-hauteur a une raideur comparable à une porte de près de 14 mm d’épaisseur montée sur penture traditionnelle. Ou encore, une porte de 1m25 de large et de 10 mm d’épaisseur 10 mm a la raideur équivalente d’une porte d’épaisseur 15 mm.

DIMENSION ADMISSIBLE D'UNE PORTE AVEC PENTURE ADLOCK PLEINE-HAUTEUR

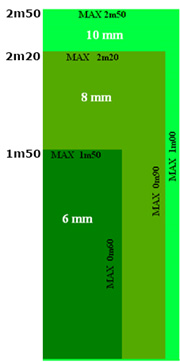

Dans les règles professionnelles qu’elle a éditées, la FFPV préconise les dimensions ci-jointes pour des portes de cabines de douche, en particulier.

Elles résultent de l’expérience et assurent, entre autre, une rigidité suffisante d’une porte fixée par des charnières ou pentures traditionnelles.

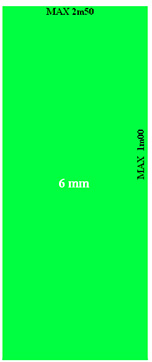

Avec ADLOCK, bénéficiant de l’effet raidisseur très important d’une penture pleine-hauteur, on pourrait préconiser une épaisseur de 6 mm pour les dimensions les plus grandes de 1m00 de largeur x 2m50 de hauteur (épaisseur équivalente de 14 mm selon les abaques précédentes).

DIMENSIONS ADMISSIBLES DE PORTE EN VERRE EN FONCTION DE SON EPAISSEUR
(Fixation sur penture ADLOCK pleine-hauteur)
Classe 1 – 40 kg en extrémité de porte
Classe 4 – 100 kg en extrémité de porte

Si l’on ne tient pas compte des règles d’usage (selon FFPV) pour tirer profit de l’effet raidisseur de la penture ADLOCK pleine hauteur, il est possible d’augmenter encore largement les dimensions de portes.
