FTC pentures Adlock
Création : 16.08.17
MAj.1: 28.09.17
PDF
FTC connecteurs Adlock
FTC poignées serrure
FTC pentures sur mesure Adlock
FTC Sécuritrack
FTC raidisseurs Adler
FTC Raidisseurs AS
FTC Walk-in
Catalogue charnières et quincaillerie





Pentures courtes
Pentures pleine hauteur Ø25 mm sur mesure (H < 3000 mm)
Complément de gamme pour pentures
Options porte
Avantage du diamètre 25 mm des pentures Adlock



CONFIGURATEUR

https://www.adler-sa.fr/projets/vitrine/vitrine_1.asp



PENTURES COURTES
A
B
C
Avec poignée serrure intégrée 1 point de verrouillage bas
Avec poignée serrure intégrée 2 points de verrouillage haut et bas
Avec poignée sans serrure

Désignation
Inox brossé Ø25
Répère
U.V.
Penture haute sur crapaudine
Penture basse sur pivot libre
Verre 8-16 mm trempé monolithique ou feuilleté
A
Jeu de 2
Elles ne sont pas recommandées pour un usage intensif en lieu public avec risque de sollicitation accidentelle.
Penture haute sur crapaudine
Penture basse sur axe
Verre 8-16 mm trempé monolithique ou feuilleté
B
Jeu de 2
axe rectangulaire
axe carré
S’adaptant sur ferme-porte JANUS ou TS de SEVAX ou BTS de DORMA ; avec insert standard en aluminium pour des rappels jusqu’à force 6 (par exemple, pour Janus F5 de SEVAX ou BTS 80 de Dorma).
Penture haute avec insert carré droit
Penture basse sur axe libre
Verre 8-16 mm trempé monolithique ou feuilleté
C
Jeu de 2
  La penture haute peut recevoir un pivot en linteau (JANUS de SEVAX réf. 730 05D – F3) La porte est articulée sur un pivot libre en bas.

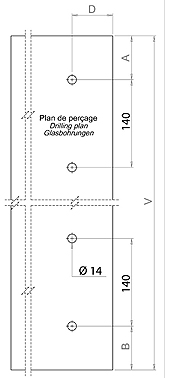

Couple de serrage des vis : 20-24 NM. Perçage Ø 14mm
Autres épaisseurs sur demande

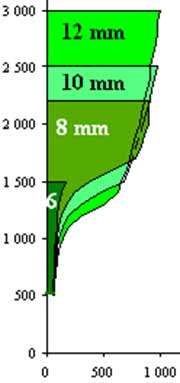

DIMENSION ADMISSIBLE D’UNE PORTE AVEC PENTURE ADLOCK « DEMI-HAUTEUR »
Dans ce cas, l’effet raidisseur d’une penture pleine-hauteur ne joue malheureusement plus. Nous préconisons naturellement de retenir comme préalable les règles d’usage dans le dimensionnement général des portes en verre.
Des pentures mi-hauteur seront préférées à des pentures pleine-hauteur pour des raisons esthétiques, dans la limite des dimensions admissibles de porte.
Sans surcharge en extrémité de porte
Classe 1 – 40 kg en extrémité de porte
PENTURES PLEINE HAUTEUR Ø25 MM (HAUTEUR < 3000 MM)
D
E

Pour des portes lourdes ou à très forts élancements ou très large, cette construction particulière permet :
- De répartir le poids de la porte plus la surcharge imposée par les normes et DTU en vigueur (+ 100 kg en extrémité de porte en classe 4, la plus sévère) ;
- De raidir la porte par l’effet des points de fixation ADLOCK
- De supporter des cisaillements très importants (jusqu’à 130 kg / point)
Désignation
Inox brossé Ø25
Commentaires
Penture pleine hauteur sur crapaudine haute et sur pivot libre en bas.
Verre 8-16 mm trempé monolithique ou feuilleté
Pentures sur mesure standard avec 3 points de visssage, frein force 3. La hauteur étant liée à la porte se rapporter aux schémas commerciaux pour commander la penture : www.adler-sa.fr

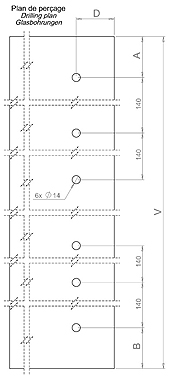

Dans le cas de portes très lourdes et très larges ou fermées par un pivot de sol force 4,5 ou 6, il convient de doubler le point de fixation haut et bas.

Le ou les points de fixation centraux supportent le poids et la surcharge de la porte.

Ils peuvent être positionnés à volonté, selon des critères esthétiques :
- Alignement sur les entretoises déportées
- ou sur connecteurs du dormant au mur
Penture pleine hauteur sur crapaudine haute et sur ferme porte axe rectangulaire.
Verre 8-16 mm trempé monolithique ou feuilleté
Penture haute sur crapaudine https://www.adler-sa.fr
Couple de serrage des vis : 20-24 NM jusqu'à force 5 - 34 NM pour force 6
Autres épaisseurs de portes sur demande

COMPLEMENT DE GAMME POUR PENTURES

Désignation
Inox brossé Ø25
Commentaires
U.V.
Pivot d'imposte.
Verre 8-16 mm trempé monolithique ou feuilleté.

x 1
Pivot d'imposte + latéralgl/gl 180°.
Verre 8-16 mm trempé monolithique ou feuilleté.
Existe aussi imposte + latéral gl/gl 180° pour poignée serrure intégrée toute hauteur
Penture pleine hauteur avec insert rectangulaire recoupable.
Verre 8-16 mm trempé monolithique ou feuilleté.
Longueur < 2997 mm
(porte < 3040)
Quand montage sur pivot de sol ou sous pivot en linteau :
- rondelle dia.30
- Rondelle alu obligatorie pour l'accouplement sur l'insert
- jusqu'à force 4 = 1 point d'accouplement / insert suffit
- Au-delà, 2 points sont nécessaires
- Dans tous les cas, jusqu'à force 5, serrage à 24 NM
- Pour force 6 serrage 34 NM - xxx
x 1
Penture pleine hauteur avec insert rectangulaire recoupable renforcé.
Verre 8-16 mm trempé monolithique ou feuilleté.
Permet de réaliser simplement, sans matériel spécifique, des pentures su rmesure à partir de pentures en stock, à recouper
x 1
Option pentures recoupables
Point supplémentaire insert.
x 1
Option pentures courtes et sur mesure
Crapaudines haute et basse sur pivot libre.
Platine large.

x 1
inox poli

x 1


Options portes
Porte épaisse > 16 mm   Pour portes : verre, bois, aluminium
x 1
Porte haute   Si 6000 > verre > 3040 mm
x 1
Couple élevé pour frein à partir de force 3   Insert renforcé en inox
Pour info : insert standard en aluminium
x 1
Point de fixation supplémentaire   Crapaudines haute et basse sur pivot libre.
x 1
Options verre
Verre feuilleté
Trempé
Crapaudines haute et basse sur pivot libre.
x 1
Verre feuilleté
Non trempé
Crapaudines haute et basse sur pivot libre.
x 1
Options sol
Rondelle de propreté
01526K
Crapaudines haute et basse sur pivot libre.
x 1
Pivot libre
Axe rectangulaire

x 1

Avantage du diamètre 25 mm des pentures Adlock
Le diamètre 25 mm suffit et il est nécessaire pour recevoir tout axe carré ou rectangulaire de pivot de sol. Il permet de maintenir un jeu standard entre la porte et le fixe (mur ou dormant) de l’ordre de 6 mm. Un diamètre supérieur de penture, par exemple 45 ou 50 mm, impose de doubler ce jeu qui devient alors, avec environ 10-12 mm, à la fois peu esthétique et peu fonctionnel : isolation thermique, phonique…
